一、項目概況

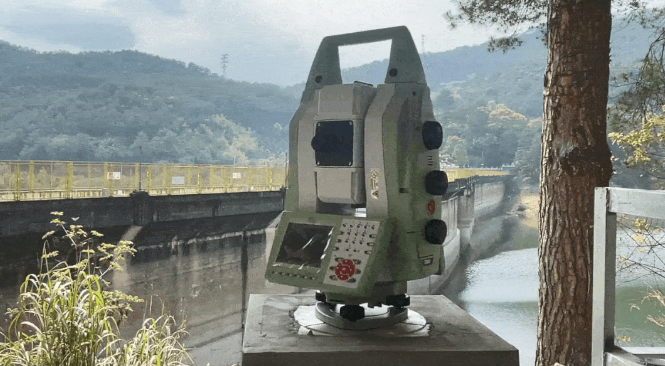

　　福建省某水力發電廠壩長約400米，壩高約70米，年發電量八億多千瓦時，2021年該電廠投入建設大壩外觀自動化監測系統，采用徠卡TM50全站儀+GeoMoS自動化監測方案，實現大壩監測全自動化。

　　二、系統組成

　　硬件：徠卡TM50全站儀*2、單棱鏡監測點*11、雙棱鏡監測點*13、徠卡溫度氣壓傳感器*2；

　　軟件：徠卡GeoMoS_CH；

　　通訊：光纖、TCP/IP、RS232及RS485通訊；

　　供電：220V交流電；

　　安防：觀測房、自動卷簾門、視頻監控；

　　三、方案設計

　　為了保證監測系統得到最準確的結果，并長期穩定地運行，本項目設計了多種提高自動化監測精度的方法及安防措施。

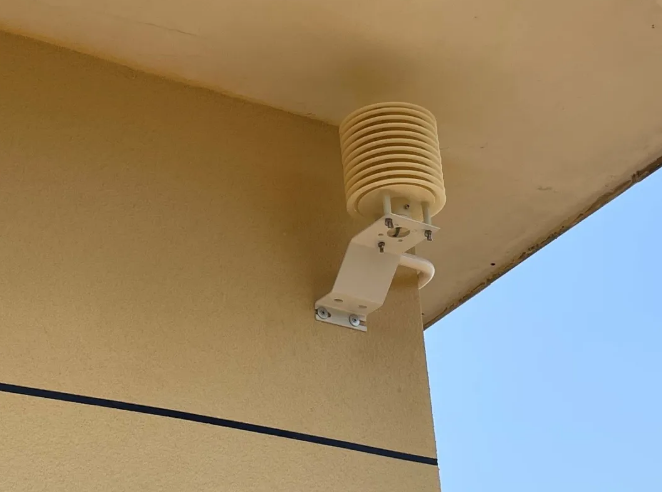

　　氣象傳感器

　　百葉箱內放置徠卡溫度氣壓傳感器，實時采集當前氣象信息，通過徠卡GeoMoS軟件讀取數據，實時進行氣象改正，進一步提高數據精度。.

　　原裝棱鏡

　　原裝棱鏡有著優異的對中精度（＜1mm）、統一的棱鏡常數，保證監測數據的準確性和可靠性。

　　觀測房&自動門

　　觀測房能夠防塵、防雨、防盜，自動卷簾門在每次監測開始前會自動打開。

　　棱鏡保護罩

　　由于壩區非全封閉，壩上人來人往，好奇心會驅使部分過往的人對監測設備駐足觀看，用戶總是擔心棱鏡被轉動方向、被拿走？定制的不銹鋼棱鏡保護罩與底部對中盤牢牢扣緊，防止棱鏡被盜及誤碰。

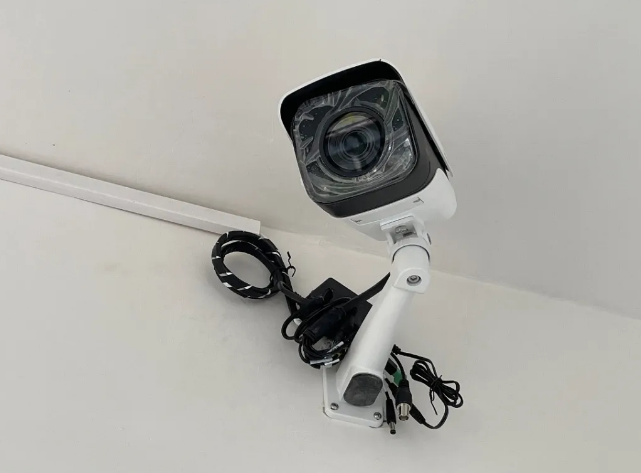

　　視頻監控

　　全天候監控，設備防盜。監測運行情況實時監控，查看儀器及卷簾門運行狀態。

　　變形區域外沒有合適的后視點？

　　監測項目經常遇到?jīng)]有合適位置安放后視點，這時，測站點本身也是穩定點。在特定條件下，如果周?chē)鷽](méi)有條件選取后視點位置，多臺徠卡TM50全站儀可在測站點位觀測墩安裝后視點，然后互相照準作為后視方向。

　　想要變形方向更直觀？

　　取壩軸線作斷面，橫向位移平行軸線，縱向位移垂直于軸線，變形一目了然！

　　四、小結

　　徠卡水電自動化監測方案，實現24小時全天候自動化監測，徠卡TM50機器人全站儀在徠卡GeoMoS軟件控制下全自動完成數據采集、計算、處理和分析工作，對于超出閾值的部分實現實時多媒體預警功能。

　　徠卡GeoMoS水電自動化監測方案，具有監測速度快、頻率高、精度好的特點，適合無人值守的水電大壩使用，無論是夜間還是白天，都能實現連續不間斷工作，深得全國用戶的信賴。
